Kit Timoneria Idraulica per Imbarcazioni fino a 10mt 33' . Motore Entrobordo.
Giri Volante 3.5. Sensazione al volante Normale.

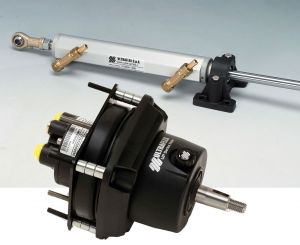

Il kit è composto da:
- 1 Pompa Ultraflex UP20 F;
- 1 Cilindro Ultraflex UC69-I.
NOTA IMPORTANTE
Per completare il kit è necessario l'acquisto di:
- n. 2 lt di olio idraulico (vedi articoli correlati)
- n. 1 kit di tubi idraulici della lunghezza necessaria (vedi articoli correlati).
Caratteristiche pompa UP20 F:
• Dotate di valvola di non-ritorno che impedisce la reversibilità
• Valvola di protezione alle sovrapressioni integrata
• Alberino conico da 3/4” in acciaio inossidabile
• Serbatoio in materiale composito resistente alla corrosione
• Valvola di non-ritorno e guarnizione alberino facilmente accessibili in caso di sostituzione
• Complete di raccordi orientabili a 90° per tubo da 3/8” (9,5 mm)
• Adatte solamente ai cilindri UC94-OBF, UC68-OBS e UC69-I
• Meccanismo tilt X52 - 39250U per pompa UP20 T
• Angolo totale di regolazione di 48° su cinque posizioni differenti
NOTA: Il meccanismo X52 è utilizzabile sulle timonerie standard Ultraflex a montaggio con tilt, sia meccaniche, rotative e rettilinee, che idrauliche ad esclusione dei sistemi SilverSteer™ e MasterDrive™.
• Per la pompa UP20 F possibilità di montaggio a semi-incasso mediante la flangia quadrata X74 - 43048Y
Specifiche tecniche:
Montaggio: Frontale
Porta/Giro: 20 cc - 1.2 cu.in
Numero pistoni: 5
Taratura valvola di sovrapressione: 70 bar - 1000 PSI
Diametro max volante: 508mm - 20"
Peso: 3.6kg - 8lbs
UC69-I - Bilanciato: uguale numero di giri da mezza-corsa a fine-corsa.
Specifiche Cilindro UC69-I:
Volume: 69 cc - 4.2 cu.in
Momento torcente: 32 kgm - 2783 lbs.in
Spinta: 168 kg - 371 lbs
Diametro interno: 25 mm - 0.98”
Corsa: 150 mm - 5.9”
Raccordi da 3/8"(9,5 mm): per tubo flessibile rinforzato
Misure: A= 150mm, B= 129mm, C= 105mm, D= 417mm, E= 31,3mm, F= 40mm, G= 73mm.
