Questo articolo viene assemblato su ordinazione e richiede circa 20 giorni lavorativi per l'evasione.

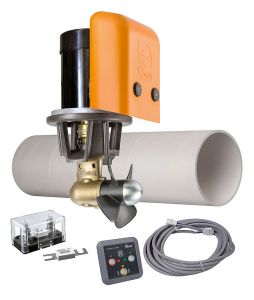

Il kit è composto da:
1. 1 Elica di manovra elettrica Quick BTQ 140-40 12 volt 2,2 Kw 40 Kgf;
2. 1 Comando elica a pulsanti;
3. 1 Prolunga comandi TCD/TMS/TSC 6 mt;
4. 1 Tunnel elica Ø185 x L.1000 mm in vetroresina;
5. 1 Fusibile 250A CNL DIN;
6. 1 Portafusibile per fusibili CNL/CNN DIN 600A.
1. Elica elettrica di manovra Quick BTQ 140-40 12 volt 2,2 Kw 40 Kgf
Elica singola in robusto materiale composito. Lunghezza imbarcazione consigliata 7-9,5 m (23-31 ft). Carter di protezione per i teleinvertitori in robusto. Materiale composito. Riduttore in bronzo. Anodo di zinco di serie indipendente dal riduttore e facilmente sostituibile. Dotata di giunto elastico parastrappi.
Il Riduttore è realizzato in modo da non influire sul comportamento dell’elica in entrambe le direzioni. Gli ingranaggi conici che lo compongono sono cementati e rettificati per assicurare la massima efficienza.
Non richiede manutenzione in quanto gli speciali componenti ad elevata resistenza garantiscono a vita la perfetta tenuta dell'olio di lubrificazione.
La protezione anodica di zinco è facilmente sostituibile. Il piede dell'elica in bronzo è dotato di un profilo idrodinamico che riduce al minimo turbolenze.
Elica a 4 pale garantisce le migliori prestazioni di spinta e di risparmio nell'assorbimento di corrente. E' realizzata in materiale composito, resistente in ogni condizione, e fissata con dadi autobloccanti in acciaio inox.
Il carter che protegge i teleinvertitori è realizzato in materiale composito robusto e resistente alla corrosione. I collegamenti elettrici sono dotati di connettori rapidi.
Il giunto elastico che ottimizza l’allineamento tra motore e riduttore è un progetto esclusivo Quick. Esso agisce come parastrappi preservando il sistema dal funzionamento ad impulsi del bow thruster con risultati nettamente superiori alla media.
I motori sono stati scelti materiali di ultima generazione per garantire costantemente il dovuto rendimento e la massima performance, date le severe condizioni richieste dall'applicazione. La protezione contro il surriscaldamento del motore è garantita da un microprocessore.
La flangia supporto è interamente in alluminio anodizzato a spessore in ossido duro.
Dati tecnici:
Modello: BTQ 140-40;
Tipo Elica: Elica singola;
Ø Tunnel: 140 mm;
Voltaggio: 12 V;
Potenza motore: 2,2 Kw;
Spinta: 40 Kgf;
Lunghezza imbarcazione*: 7-9,5 m (23-31 ft);
Peso: 12,4 kg;
Dimensioni: A 268 mm - B 140 mm - C 108 mm.
(*) ATTENZIONE: L'indicazione può variare in base al tipo di imbarcazione.
2. Comando elica a pulsanti
Pannello di controllo TCD 1022 è progettato per comandare i propulsori di prua o di poppa. Permette di controllare 1 singola elica di manovra tramite pulsanti. Interfaccia utente semplice ed intuitiva. Alimentazione universale (da 8 a 30 Vdc). Possibilità di collegare più comandi TCD in parallelo. Facilità di installazione tramite connettore a 2 cavi (prolunghe opzionali). Sistema di priorità automatica. Disabilitazione automatica. Protezione contro l’inversione di polarità, cortocircuito in uscita, attività prolungata del motore e interruzione del cablaggio di comando del propulsore.
Dati tecnici:
- Modello: TCD 1022;
- Portata in corrente dei comandi destro o sinistro del propulsore: 4A max;
- Tensione di alimentazione (1): da 8 a 31 Vdc;
- Assorbimento di corrente a riposo (2): 10 mA;
- Temperatura operativa: da -20 a +70 °C;
- Grado di protezione (3): IP 66;
- Dimensioni compreso cornice (L x L): 78 mm x 78 mm x 22 mm;
- Diametro in mm (pollici): 61 (2 13/64);
- Peso: 80 g.
(1) Con tensione di alimentazione inferiore a 8 Vdc il comando può resettarsi.
(2) Valore tipico con comando disabilitato.
(3) Escluso retro del comando (IP20).
3. Prolunga comandi TCD/TMS/TSC
Prolunghe cablate e inguainate per collegamento elica di prua a pannello di controllo. Lunghezza 6 metri. Modello TCDEX06.
4. Tunnel per elica di prua barca in vetroresina
Si adatta perfettamente al montaggio di eliche elettriche o idrauliche Quick. Ø 140 mm. Spessore 5 mm (3/16 inch). Lunghezza 750 mm. Modello TNL140F075.
5. Fusibile 250A CNL DIN.
Il fusibile è un elemento necessario per l'installazione elica di manovra per proteggere il motore da sovracorrente.
6. Portafusibile per fusibili CNL/CNN DIN - 600A.
