Il WBM, insieme al display WRD permettono di monitorare lo stato di carica (SOC State Of Charge) della batteria di impianti alimentati da fonti di energia rinnovabile e implementano appositi controlli per gestire in modo oculato la batteria massimizzando la sua vita utile.

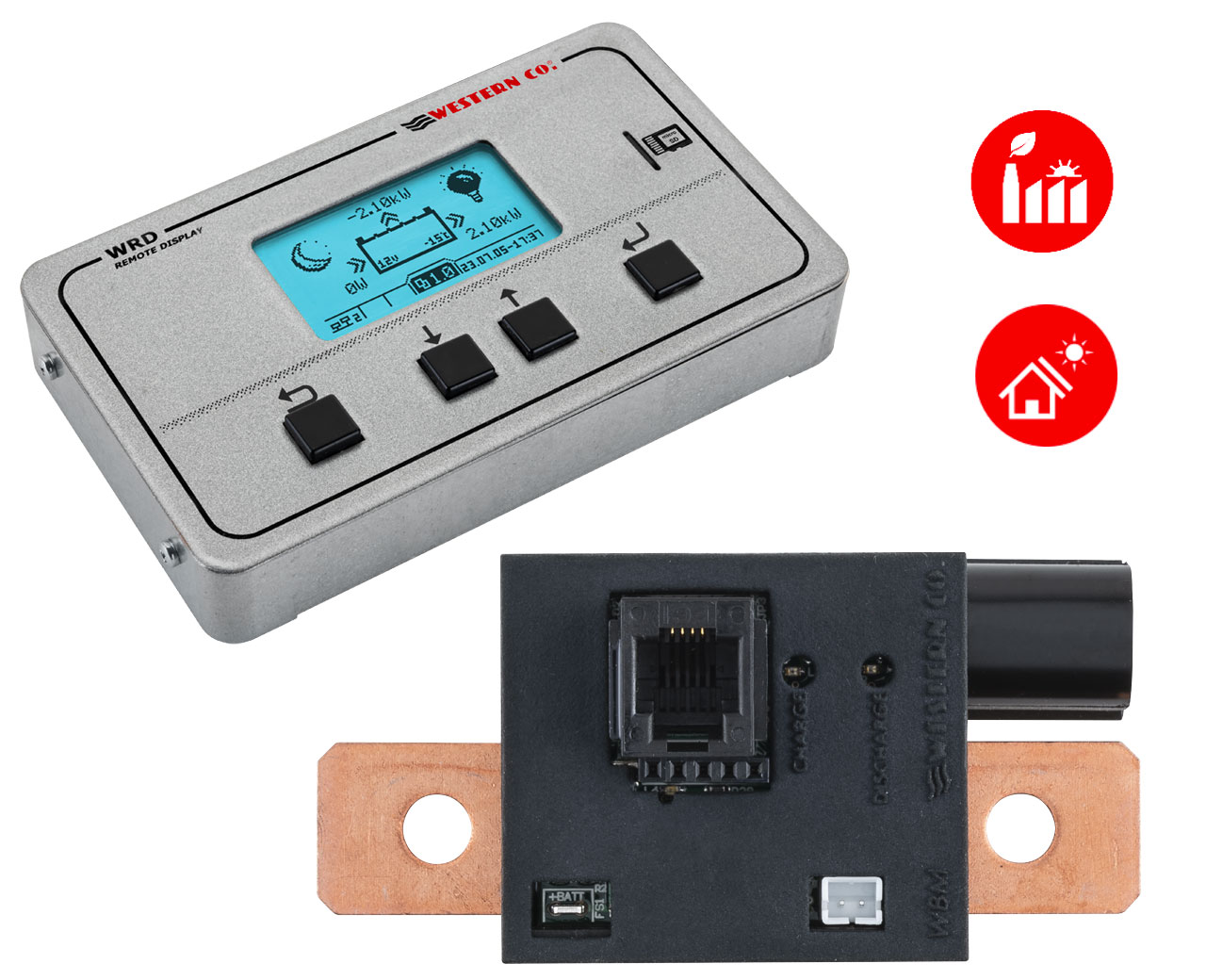

Il Kit è composto da:
- 1 Western WRD Sistema di monitoraggio remoto per regolatori di carica con WESTERN BUS #N52830550099.
- 1 Western WBM SHUNT per Battery Monitor #N52830550098.

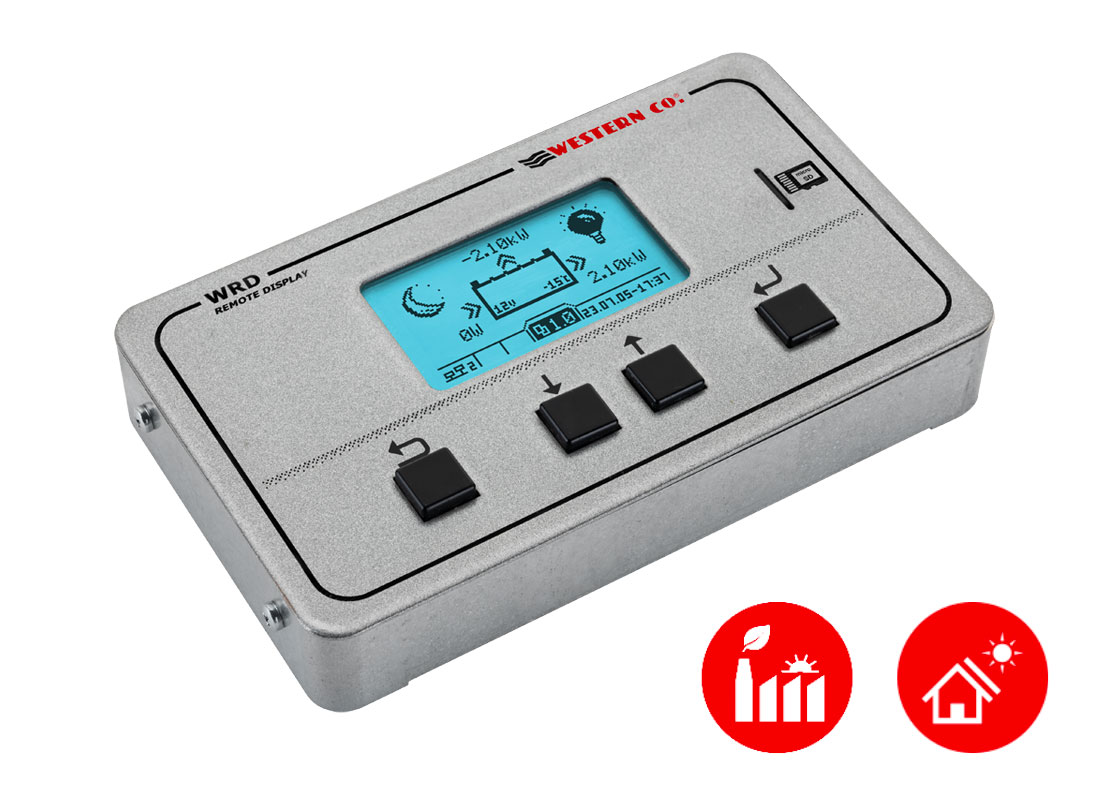

Western WRD Sistema di monitoraggio remoto per regolatori di carica con WESTERN BUS
l WRD è un dispositivo visualizzatore e controllore che assieme al bus proprietario WBUS è parte del WESTERN WRD SYSTEM, un sistema completo e intelligente per la produzione e l'accumulo di energia fotovoltaica in impianti stand-alone.
Il WESTERN WRD SYSTEM è un sistema stand-alone flessibile e avanzato con funzionalità intelligenti, registrazione dei dati storici di funzionamento con controllo remoto da internet (cloud). E' possibile parallelare fino a 8 regolatori MPPT WRM30+ con potenza di carica modulabile fino a 14kW e monitorare l'energia del banco batteria tramite il battery monitor WBM.
Il WRD è adatto per sistemi a 12/24/48V con accumulatori al piombo o litio. Il sistema è modulare in quanto i regolatori WRM30+ possono essere parallelati per aumentare la potenza fotovoltaica.
Il WRD ha un bus di controllo proprietario denominato WBUS per comunicare con i vari dispositivi compatibili, in grado di accedere a tutti i parametri sia per la visualizzazione che per la gestione delle funzioni di controllo.

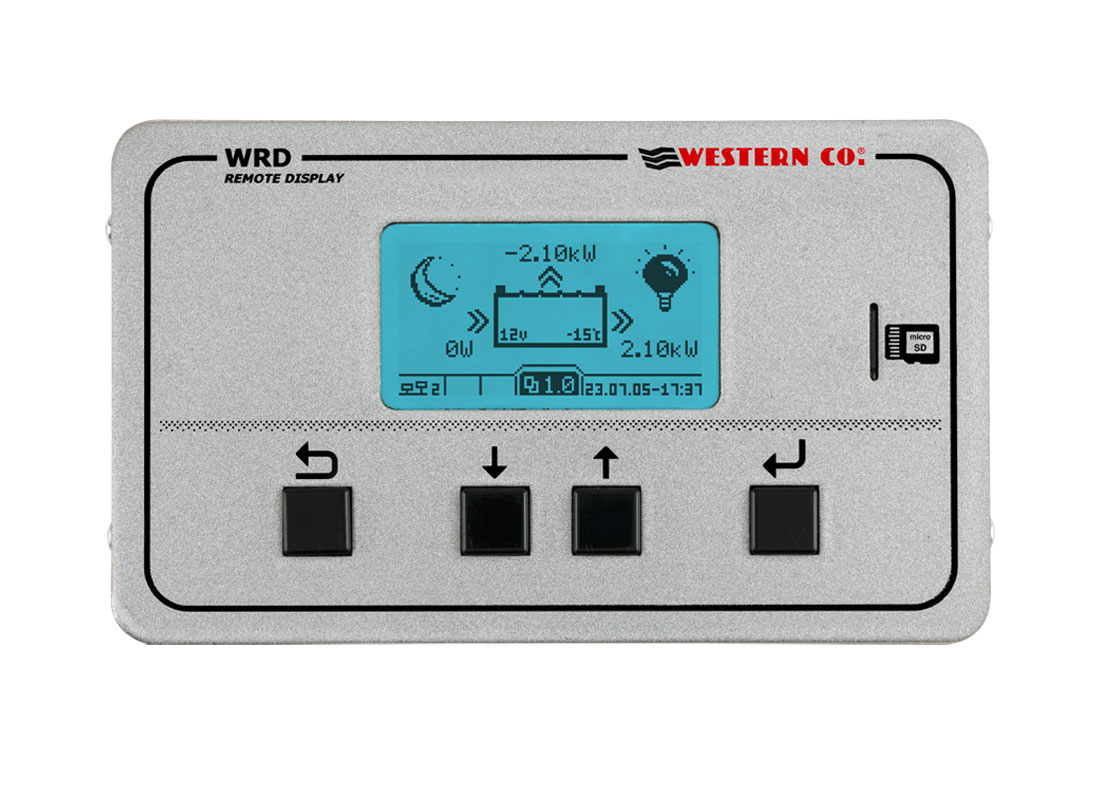

La semplice interfaccia utente, con display 128x64 e 4 tasti, permette una visione immediata di tutti i parametri: potenze, tensioni, correnti di carica e di stringa PV, contatori di energia, logger data e eventi. Dal WRD si possono eseguire tutte le impostazioni di Setup per ogni singolo regolatore WRM30+ connesso e/o battery monitor WBM. Con la connessione Ethernet è possibile il collegamento al cloud internet per cui sia i dati del logger che tutte le altre funzioni diventano remotabili e accessibili con il portale WRD SERVER.
Caratteristiche:
- Alimentazione 12V, 24V e 48V.
- LCD retroilluminato 128x64.
- Navigazione menu con 4 tasti.
- Orologio interno.
- Data Logger su μSD estraibile.
- Master per WESTERN WRD SYSTEM.
- Interfaccia WBUS.
- Connessione internet (cloud).
- Ethernet RJ45.
- Protezione antiinversione.
- Installazione da pannello o conscocca.
- Contenitore metallico IP20.
Dimensioni: 160x95x27 mm.
Peso: 250 g.

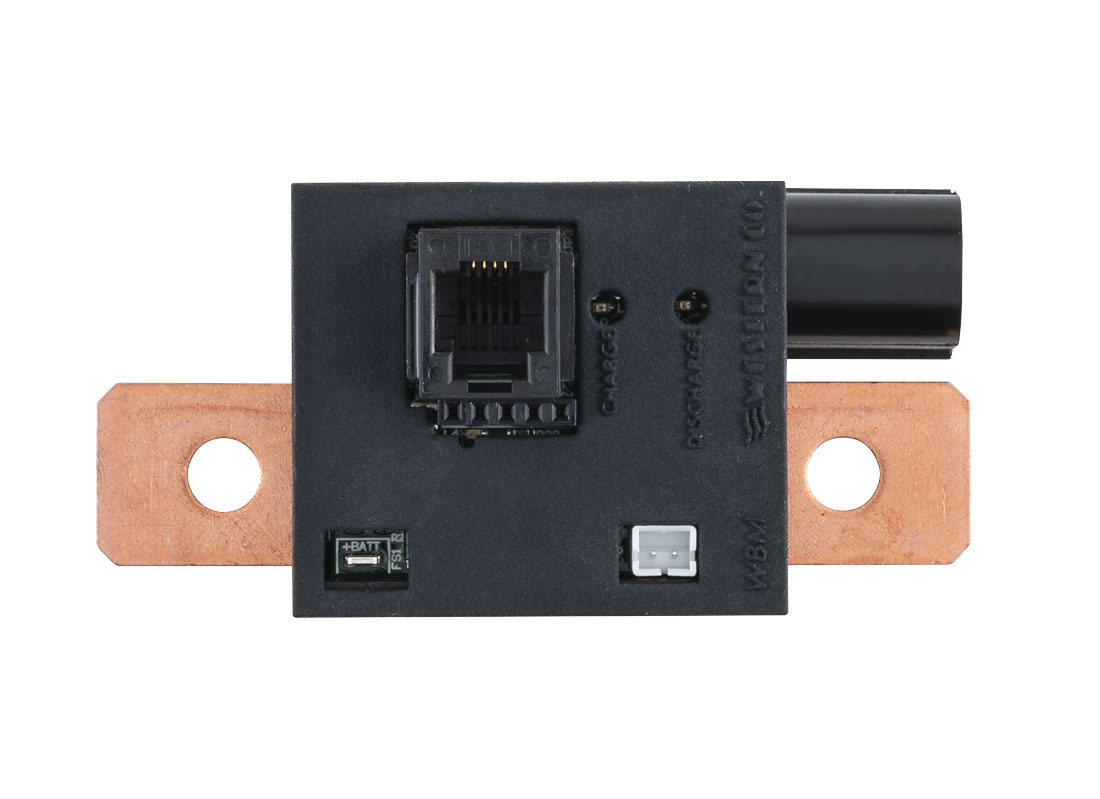

Western WBM SHUNT per Battery Monitor
Il WBM misura corrente, tensione, temperatura della batteria e SOC, attraverso appropriati algoritmi. Questi dati vengono trasmessi al WRD che li visualizza sul display, li memorizza sul logger interno e li trasmette sul logger remoto. Il WBM può controllare la carica o la scarica della batteria attraverso le due sue uscite di allarme.
Il WBM è in grado di misurare correnti di batteria nell'intervalo di +/-300A con elevata precisione (+/- 0.1A) e con una perdita di potenza minima (massimo 9W con una corrente di 300A); per ottenere queste caratteristiche la corrente viene ricavata misurando la caduta di tensione sulla sua resistenza (shunt) interna. Per montare correttamente il WBM nel proprio impianto si deve quindi connettere la resistenza di misura interna in serie al polo negativo dibatteria.
Caratteristiche:
- Per batterie Pb-Flood, Pb-Seal e LiFePO4.
- Tensione nominale batteria 12V, 24V o 48V.
- Misura corrente batteria +/-300A precisione 0.1A.
- Misura tensione di batteria.
- Misura temperatura di batteria.
- Misura lo stato di carica della batteria.
- Uscita per controllo allarme carica.
- Uscita per controllo allarme scarica.
- Interfaccia WBUS.
- Compatibile con: WRD WRM60 M - SBWRM90 M - SB.
- Case compatto.
- Fori shunt 7 mm.
- Connessioni di segnale estraibili.
