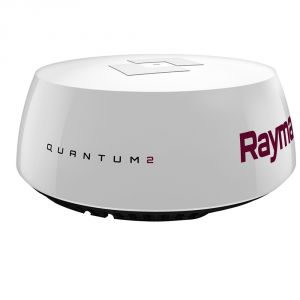

Raymarine Quantum Q24D Radar Doppler 18" con cavo alimentazione 15mt + cavo dati 15mt #RYT70417

Raymarine Quantum Q24D Radar Doppler 18" con cavo alimentazione 15mt + cavo dati 15mt  #RYT70417
  • Raymarine Quantum Q24D Radar Doppler 18" con cavo alimentazione 15mt + cavo dati 15mt  #RYT70417
  • Raymarine Quantum Q24D Radar Doppler 18" con cavo alimentazione 15mt + cavo dati 15mt  #RYT70417

Raymarine Quantum Q24D Radar Doppler 18" con cavo alimentazione 15mt + cavo dati 15mt #RYT70417

Presentazione del radar Quantum 2 Raymarine con tecnologia Doppler anticollisione. Il radar CHIRP Quantum 2 Raymarine di nuova generazione a compressione di impulsi individua meglio i bersagli sia a lungo che a cortissimo raggio.
Prezzo:
€ 2.648,19
Listino:
€ 3.043,90
Risparmi:
€ 395,71 (13%)

Descrizione

Presentazione del radar Quantum 2 Raymarine con tecnologia Doppler anticollisione. Il radar CHIRP Quantum 2 Raymarine di nuova generazione a compressione di impulsi individua meglio i bersagli sia a lungo che a cortissimo raggio.

Utilizzando l'avanzata elaborazione Doppler, il sistema evidenzia immediatamente i contatti radar e li differenzia con dei colori per indicare se sono in avvicinamento o in allontanamento. Il Quantum con Doppler consente di distinguere gli oggetti potenzialmente pericolosi durante la navigazione in aree ad alto traffico.

Identifica facilmente i bersagli pericolosi
L'elaborazione Doppler dei bersagli nel Quantum 2 Raymarine identifica facilmente e distingue per colore i contatti radar permettendo di riconoscerli immediatamente e di ridurre il rischio di collisione.

Migliore prevenzione delle collisioni
Il MARPA con funzione Quantum 2 permette di tracciare facilmente i bersagli pericolosi. La tecnologia di tracciamento dei bersagli MARPA Raymarine è la stessa a cui si affida la Guardia costiera degli Stati Uniti.


Caratteristiche principali
- La visualizzazione Doppler del bersaglio in movimento consente una maggiore consapevolezza situazionale a colpo d'occhio
- Tracciamento completamente automatico del bersaglio ARPA, oltre alla modalità manuale MARPA
- La cronologia regolabile TrueTrails dei bersagli mostra la storia degli spostamenti dei contatti in movimento
- La compressione d'impulsi CHIRP rileva i contatti da almeno 5 metri di distanza durante la navigazione con visibilità zero
- Portata di 24 miglia per il rilevamento precoce di traffico, ausili alla navigazione, approdi e condizioni meteo
- Consapevolezza immediata: Quantum si avvia ed è pronto all'uso in pochi secondi
- L'eccellente reiezione di interferenza elimina i disturbi provocati dalle trasmissioni radar di altre imbarcazioni
- Installazione semplificata con Wi-Fi oppure connettività di rete con filo sottile
- Facile da aggiornare: Quantum 2 usa la stessa disposizione di bulloni degli altri scanner Raymarine
- Leggero e facile da installare: Quantum pesa fino al 50% in meno rispetto ai radar magnetronici simili
- Emissioni sicure: monta Quantum ovunque a bordo
- Basso consumo energetico per maggiore durata della batteria durante la navigazione a vela


COME FUNZIONA IL RADAR DOPPLER
Le microonde di energia rimbalzano su un obiettivo distante, proprio come in un radar convenzionale.
I bersagli in movimento restituiscono un'eco la cui frequenza è maggiore o minore di ciò che era stato originariamente trasmesso.
Per i bersagli in avvicinamento la frequenza aumenta, dato che il fronte di salita degli echi di ritorno viene ricevuto più di frequente al diminuire della distanza del bersaglio.
Per gli obiettivi in allontanamento la frequenza diminuisce, dato che gli echi di ritorno si distribuiscono all'aumentare della distanza.
I radar Doppler sono progettati per rilevare questi piccoli cambiamenti nella frequenza d'onda e a utilizzarli per classificare i bersagli in movimento.


ELABORAZIONE DOPPLER DEL BERSAGLIO
Il radar Doppler è regolato specificamente per rilevare il cambiamento di frequenza degli echi rinviati dai bersagli in movimento e stazionari.
Il Quantum 2 poi distingue con dei colori i bersagli in movimento per indicare se si stanno avvicinando o allontanando.

- Gli obiettivi in avvicinamento sono di colore rosso.
- Gli obiettivi in allontanamento sono di colore verde.

Gli obiettivi distinti per colore facilitano l'individuazione del traffico in movimento fra gli altri obiettivi stazionari come la terraferma, gli ausili alla navigazione e i natanti fermi o ancorati.

Il Quantum 2 acquisisce e traccia i bersagli in modo completamente automatico. Puoi configurare le zone di sicurezza o di allarme e ricevere degli avvisi per i nuovi contatti radar che vi entrano. Il Quantum 2 inizia automaticamente il tracciamento di tali contatti e ne calcola rotta, velocità, punto di accostamento più vicino e molto altro ancora. I contatti pericolosi vengono segnalati con degli avvisi acustici e una grafica sullo schermo di facile comprensione.

Il Quantum 2 presenta inoltre la nuova visualizzazione cronologica Raymarine dei True Trails (movimenti veri) dei bersagli. La funzione True Trails consente di vedere una "scia" storica dietro ogni contatto in movimento. Queste informazioni aggiuntive rendono ancora più facile interpretare i movimenti delle altre imbarcazioni e prendere decisioni intelligenti di manovra per passare in sicurezza.

Come con ogni sistema Raymarine Quantum, hai il vantaggio di una struttura robusta e leggera che è facilissima da installare. Il Quantum 2 ha un bassissimo consumo energetico, particolarmente adatto per le imbarcazioni funzionanti esclusivamente a batteria. Il Quantum 2 con Doppler può essere installato in una tradizionale configurazione cablata oppure è possibile utilizzare la sua tecnologia Wi-Fi integrata per collegarlo al display multifunzione Raymarine.

Il Quantum 2 con Doppler definisce veramente lo standard per la sicurezza nautica e la prevenzione delle collisioni.


DATI TECNICI
Dimensioni: Diametro | Altezza: 541,0 mm | 209,5 mm
Peso: 5,6 kg
Tensione di alimentazione: 12 V c.c. oppure 24 V c.c. nominali
Minima: 10,8 V c.c. | Massima: 31,2 V c.c.
Consumo di corrente:     Modalità di trasmissione (massima): 17 W | Modalità di attesa: 7 W | Modalità di sospensione (solo per i radar collegati via Wi-Fi): 2 W
Impermeabilità: IPX6
Intervallo temperature d'esercizio: Da -10° C a +55° C
Intervallo temperature di stoccaggio: Da -25° C a +70° C
Condizioni di stoccaggio aggiuntive: Conservare verticalmente; non ostruire le aperture sul lato inferiore
Umidità: Fino al 95% (max) a 35° C
Massima velocità del vento: 100 nodi

TRASMETTITORE
Tipo: trasmettitore banda X a stato solido con tecnologia a compressione di impulsi
Frequenza di trasmissione: Da 9354 MHz a 9446 MHz
Picco di potenza in uscita: 20 W
Duplexer: circolatore
Ampiezza impulsi (3 dB): Da 40 a 14,7 ns
Lunghezze CHIRP: Lunghezze CHIRP: da 400 ns a
Frequenza ripetizione impulsi: 2083 Hz
Larghezza di banda CHIRP: Fino a 32 MHz
Modalità standby: Rotazione antenna - OFF | Trasmissione antenna - OFF | Collegamento Wi-Fi - ON

ANTENNA
Tipo: Array di patch
Ampiezza fascio (nominale): Orizzontale: 4,9° | Verticale: 20°
Polarizzazione: orizzontale
Velocità di rotazione: 24 giri/min nominali

DOPPLER
Tracciatura bersagli: Tracciatura simultanea di 10 bersagli MARPA e/o ARPA (con ARPA assistito da Doppler)
Filtraggio bersagli: La modalità Movimento Vero identifica solo gli oggetti che si muovono in relazione all'imbarca

CONTENUTO DELLA CONFEZIONE
Antenna radome Quantum 2
Cavo di alimentazione da 10 m (32,8 ft) (solo T70416 e T70417)
Bulloni di montaggio M8 con rondelle a molla e rondelle piatte
Documentazione (compresa dima di installazione)

Codice Raymarine T70417.
