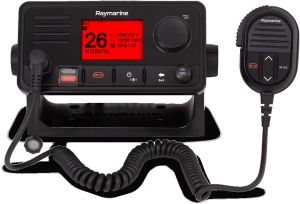

La radio Ray63 di Raymarine è dotata di controlli di grandi dimensioni e di un grande schermo per un facile utilizzo in mare aperto. Ray63 è una radio marina VHF con tutte le funzioni, dotata di DSC (Digital Selective Calling) di classe D e ricevitore GPS integrato. Il Ray63 supporta anche 1 controllore RayMic cablato o 2 controller wireless per il controllo multi-stazione e la funzionalità intercom.

Caratteristiche principali
Radio VHF con chiamata digitale selettiva (DSC)
Estensione cablata o wireless con postazioni microtelefono RayMic opzionali
È possibile collegare il ricevitore GPS integrato e l'antenna GPS esterna opzionale
Opzioni di connettività NMEA2000 e NMEA0183
Connettore di uscita audio per altoparlanti remoti passivi opzionali (A80542)
Kit per montaggio su superficie e perno orizzontale (trunnion) inclusi
Sono pensati per complimentare i display multifunzione Axiom family

SPECIFICHE AMBIENTALI
Temperatura operativa: da -20ºC (-4ºF) a + 60ºC (140ºF)
Temperatura di conservazione: da -25ºC (-13ºF) a + 70ºC (158ºF)
Umidità relativa: 95%
Protezione: IPx6 e IPx7
Collegamenti: 1x NMEA 0183 | 1x SeaTalkng ® / NMEA 2000 | 1x connessione Fistmic frontale | 1x connessione posteriore per seconda stazione | 1x audio (RCA) | 1x antenna GNSS (GPS) (TNC)
ALIMENTAZIONE
Tensione di alimentazione nominale: 12 V cc (polarità inversa e protezione da sovratensione)
Gamma di tensioni di funzionamento: 9 V cc a 16 V cc
Consumo corrente: inferiore a 6 A ad alta potenza (13,6 V)
                                 Standby: 600 mA
                                 Ricezione: 2 A
TRASMETTITORE
Canali: tutte le bande marine VHF statunitensi, internazionali e canadesi
Intervallo di frequenza: da 156.000 MHz a 157.425 MHz / 155.500 MHz a 161.425 MHz (Canali privati)
Stabilità di frequenza: +/- 1.5 ppm
Spaziatura: 12.5 kHz
Potenza in uscita:  Impostazione bassa potenza — 1 W | Impostazione alta potenza - — 25 W
Emissioni spurie: migliore di  –36 dBm at 25 W (Meno di 0.25 μW)
Deviazione massima: +/- 5 kHz
Impedenza dell'antenna: 50 Ohms (tipico)

RICEVITORE
Tipo di ricevitore Doppia conversione Super Heterodyne (Double Conversion Super Heterodyne)
Canali Tutte le bande marine VHF statunitensi, internazionali e canadesi
Intervalo di frequenza: 156.050 MHz a 163.275 MHz / 155.500 MHz a 161.425 MHz (Canali privati)
Sensibilità: Migliore di 1 microvolt EMF @20dB SINAD
Sensibilità soppressore di rumore meno di —2 dBμ EMF
Ronzio & Rumore Meglio di –40 dB
Distrozione audio: Meno di 10%
Distanza sensibilità ricevitore — 119dBm (0.25uV) @ 12dB SINAD (tipico)
                             Locale — 110dBm (0.7uV) @12dB SINAD (tipico)
Selettività del canale adiacente Oltre 70 dB
Rifiuto di risposta spuria superiore 70 dB
Reiezione di modulazione Inter più di 70 dB
Altoparlanti
Altoparlante Base Station Potenza di uscita: 2.5W (8Ω)
Potenza Altoparlante Fistmic: 1W (16Ω)
External Speaker Power: 5W (8Ω)
Potenza Altoparlante esterno: 1W (16Ω)
GNSS (GPS)
Canali: 72
Cold Start: <2 minuti
Sensibilità Ricevitore IC: –167 dBm (Tracking) / –148 dBm (Acquisizione)
Compatibilità GNSS: GPS | GLONASS | *Beidou
Compatibilità SBAS: WAAS | EGNOS | MSAS
Funzioni speciali: Jamming attivo e riduzione dell'interferenza
Frequenza operativa: GPS L1 C / A | GLONASS L10F | Beidou B1
Acquisizione del segnale: automatico
Aggiornamento Almanacco: automatico
Dato geodetico: WGS-84 (alternative disponibili tramite Raymarine MFD)
Frequenza di aggiornamento: 10 Hz (10 volte al secondo GNSS concorrente)
Antenna: interna - Chip di ceramica montata vicino alla parte superiore dell'unità
               Esterno - Connessione dell'antenna passiva tramite connettore TNC
Precisione della posizione: senza SBAS: <= 15 metri 95% delle volte | Con SBAS: <= 5 metri il 95% delle volte

NELLA CONFEZIONE
Radio Ray63 VHF DSC
Copertura solare
Guarnizione per montaggio pannello
Fistmic (microfono palmare)
Staffa di montaggio (Trunnion)
Manopole di supporto di montaggio
Piastra con gancio palmare
Documentazione
4 x M4 dadi, rondelle elastiche e M4x25 viti (per montaggio pannello)
4x M4x25 viti (Per montaggio staffa (Trunnion) mounting)
2x M4x12 vit (per montaggio piastra con gancio microfono palmare (Fistmic)
Protezione antenna
SeaTalkng ® tappo di chiusura
SeaTalkng ® 400 mm (15.7 in.) cavo spur


Raymarine E70516.
